概述

       MG-WJLB電力故障動態記錄裝置是我公司研制的新一代嵌入式動態信息記錄分析裝置。以高速發展的網絡為載體,采用高性能、低能耗嵌入式硬件平臺及嵌入式實時操作系統為架構。主要用于記錄電力系統故障或異常工況的電壓、電流波形數據和有關保護及自動裝置動作先后順序，再現故障和異常運行時的電氣量變化過程，完成故障錄波數據的綜合分析。為確定故障原因，正確分析和評價保護及自動裝置的動作行為提供事實依據。可廣泛應用于電力系統變電站、發電廠、水電站及化工、冶金、煤炭、鐵路等大型企業廠礦的供電系統。

功能特點

◆ 軟、硬件采用看門狗技術，元件全部采用表貼焊接技術裝配，模擬及數字通道全部采用防雷擊磁珠接入，使硬件系統的抗干擾能力和工作可靠性大大提高。

◆ 采用低功耗32位ARM處理器，16位高速A/D模數轉換，單通道采樣速率高達20K，大大提高了系統的性能。

◆ 采用頻率跟蹤技術，實時監測系統頻率的變化，實時調整數據采樣的時間間隔，能消除基頻波動引起的計算誤差，能保證在基頻偏離工頻50Hz很大的情況下準確計算出當時系統的基頻分量、諧波分量和序分量。

◆ 采用嵌入式系統架構，實現了“電力系統黑匣子”理想模式，實現了現場零維護量。

◆ 分布式的多處理器數據采集模塊，各處理器單元的數據采集是同步的，某個CPU數據采集模塊異常不影響其它的模塊正常工作。

◆ 單臺記錄裝置容量為16路模擬量，24路開入量，4路開出量，32M的SDRAM、  2M的FLASH 保證通訊失敗情況時能夠完整的記錄三次故障數據。組合容量為96路模擬量，144路開入量。

◆ 由多個數據采集模塊通過光纖或雙絞線聯成局域網，基于TCP/IP協議，以因特網技術為通信支持，組成全新網絡概念信息記錄分析系統。實現了真正意義的網絡分布式錄波器目標。

◆ 設備的啟動模式為一路啟動，所有通道全部記錄數據，而不僅限于故障線路，為分析故障提供更精準的依據。錄波分析報告自動遠傳，實現了現場免操作。

◆ 系統除開機進行一次自檢外，還會定時對各功能模塊進行自檢，出現異常時，指示燈瞬時給出告警信息，并將信息上傳后臺機。

◆ 調度端功能強大的上位分析軟件系統，用網絡數據庫方式管理網內各站端設備，可實現雙端測距功能，使得故障定位更為精準。

系統組成

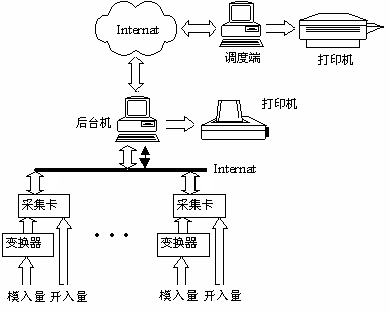

系統由嵌入式數據采集單元及一體化工作站（上位數據分析存儲計算機）構成。系統結構圖如下：
